大家好,我是蘑菇。
荣耀路由3 SE是新荣耀独立后,在本月(8月3日)正式开售的第一款WiFi6路由器。我家现在用的还是之前要来的荣耀路由X3 Pro 2021,感觉单个路由的信号强度不太够。所以找朋友要来一台,做一个拆解和测试。
拆箱&配件拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

发没发现,这次荣耀路由外包装风格都变了。我6月份测试过的X3 Pro外包装还是和华为一样的包装,只是把华为的红色变成荣耀的蓝色,这次重新设计之后感觉更好看点。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

背面则有产品卖点,比如支持WiFi6 1500M,支持在线网课加速、支持儿童上网保护、支持手游加速等等。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

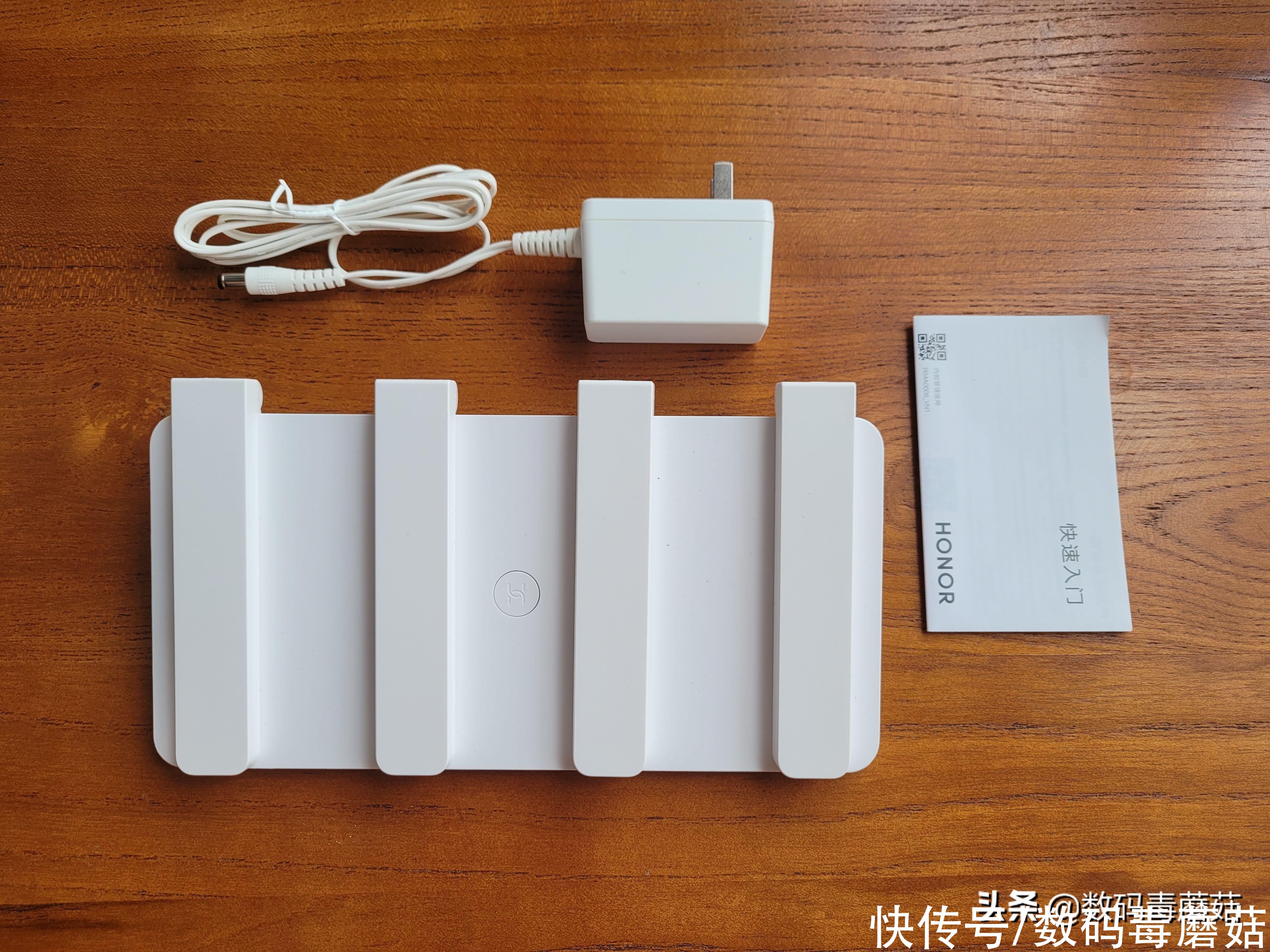

产品和附件一览。和X3 Pro一样,没给网线。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

荣耀路由3 SE一共有四个网口,其中WAN口支持任意盲插;按照无线参数判断,应该是螃蟹芯片,所以功耗不会太高,同时由于不支持USB存储扩展,所以电源1A足够了。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

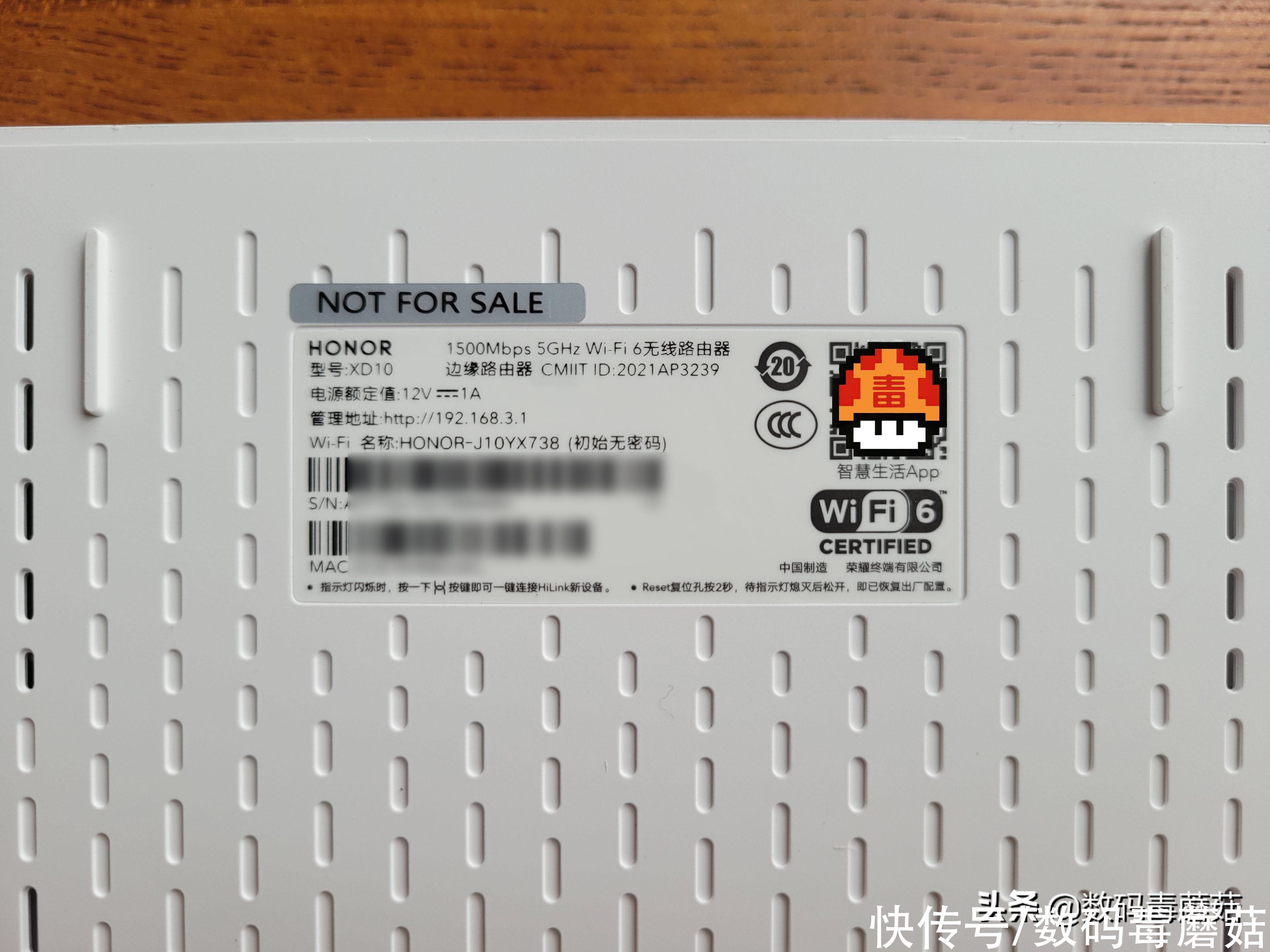

铭牌一览。有朋友可能注意到,在型号XD10后面写了“边缘路由器”,难道这意思是让我们把路由器放墙角用?其实此“边缘”非彼“边缘”,所谓边缘路由器对应的核心路由器,是指的运营商网络中心那里,通过核心路由把一条条网络分到咱们每家每户,咱们的入户路由就是边缘路由器。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

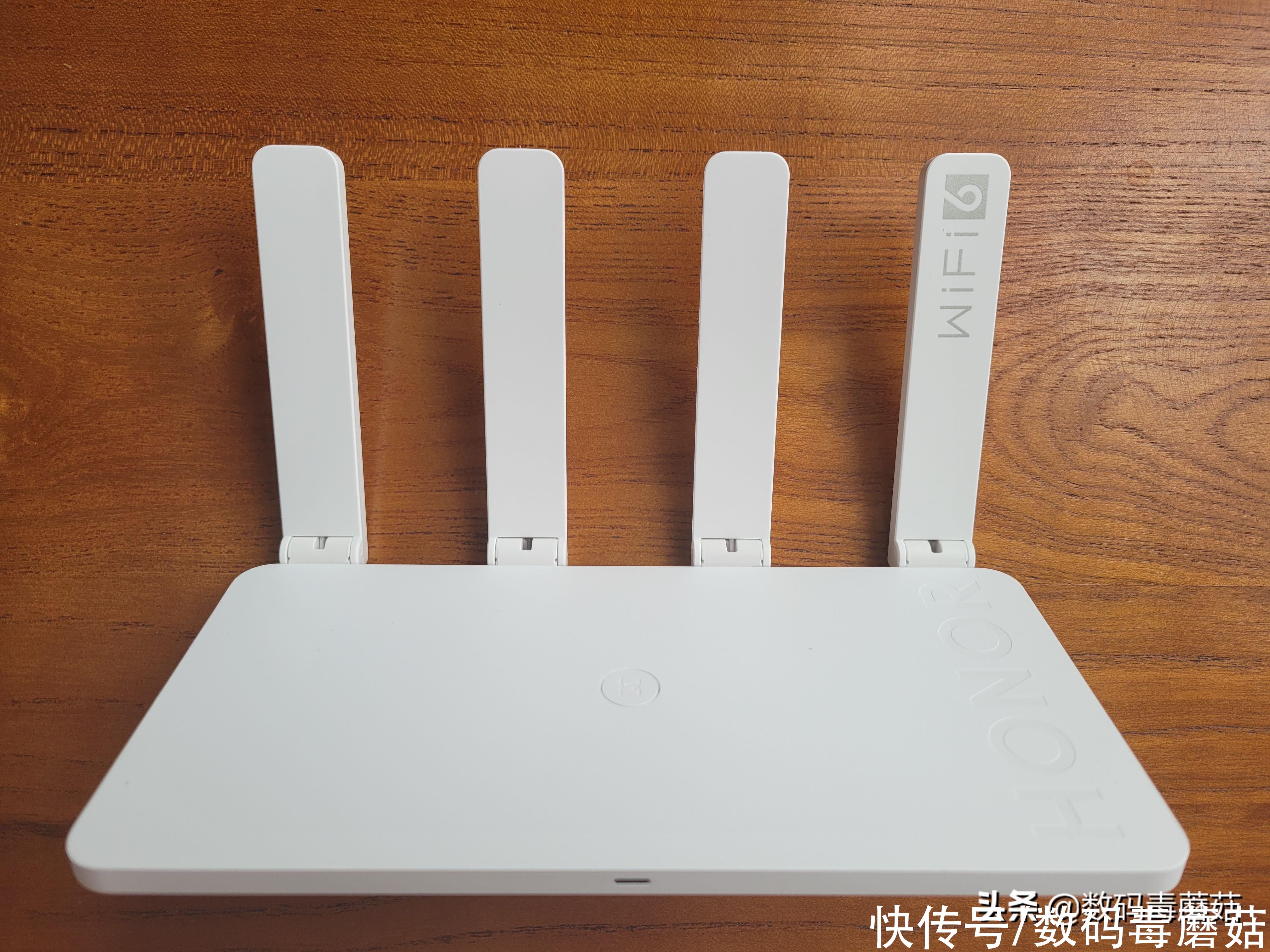

路由器外观……和前俩月我拆的荣耀路由X3 Pro(2021)长得一摸一样,只是最右面天线上面的WiFi6标识表明了它在网络制式方面更加先进。
拆机拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

除了卡扣以外,在铭牌位置的背面还有螺丝固定,喜欢拆解的朋友注意不要大力出奇迹。

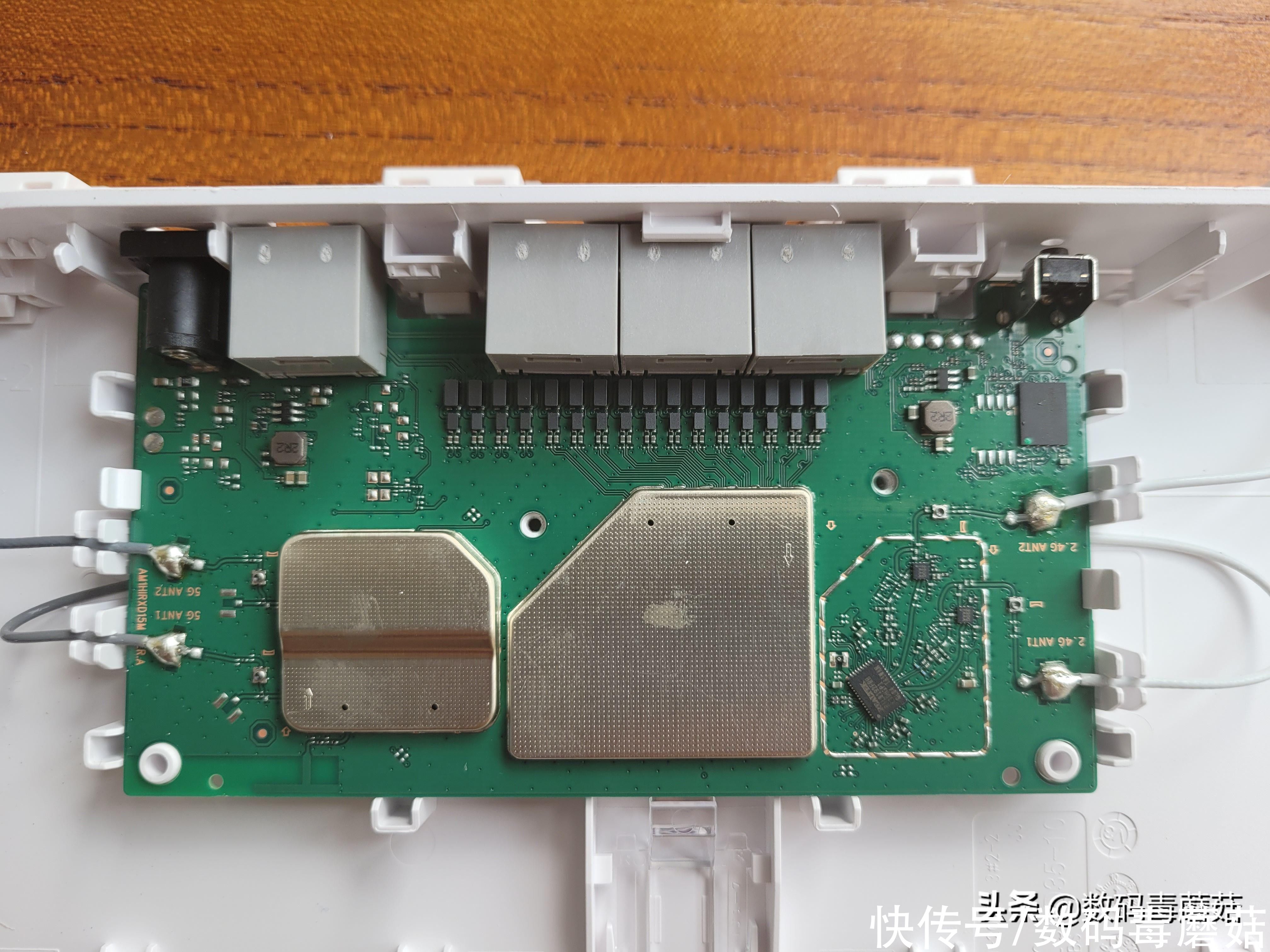

从主板上看,基本上和荣耀路由X3 Pro保持一致,只是5G WiFi芯片那里多了一个屏蔽罩,而且在ROM存储颗粒不一样。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

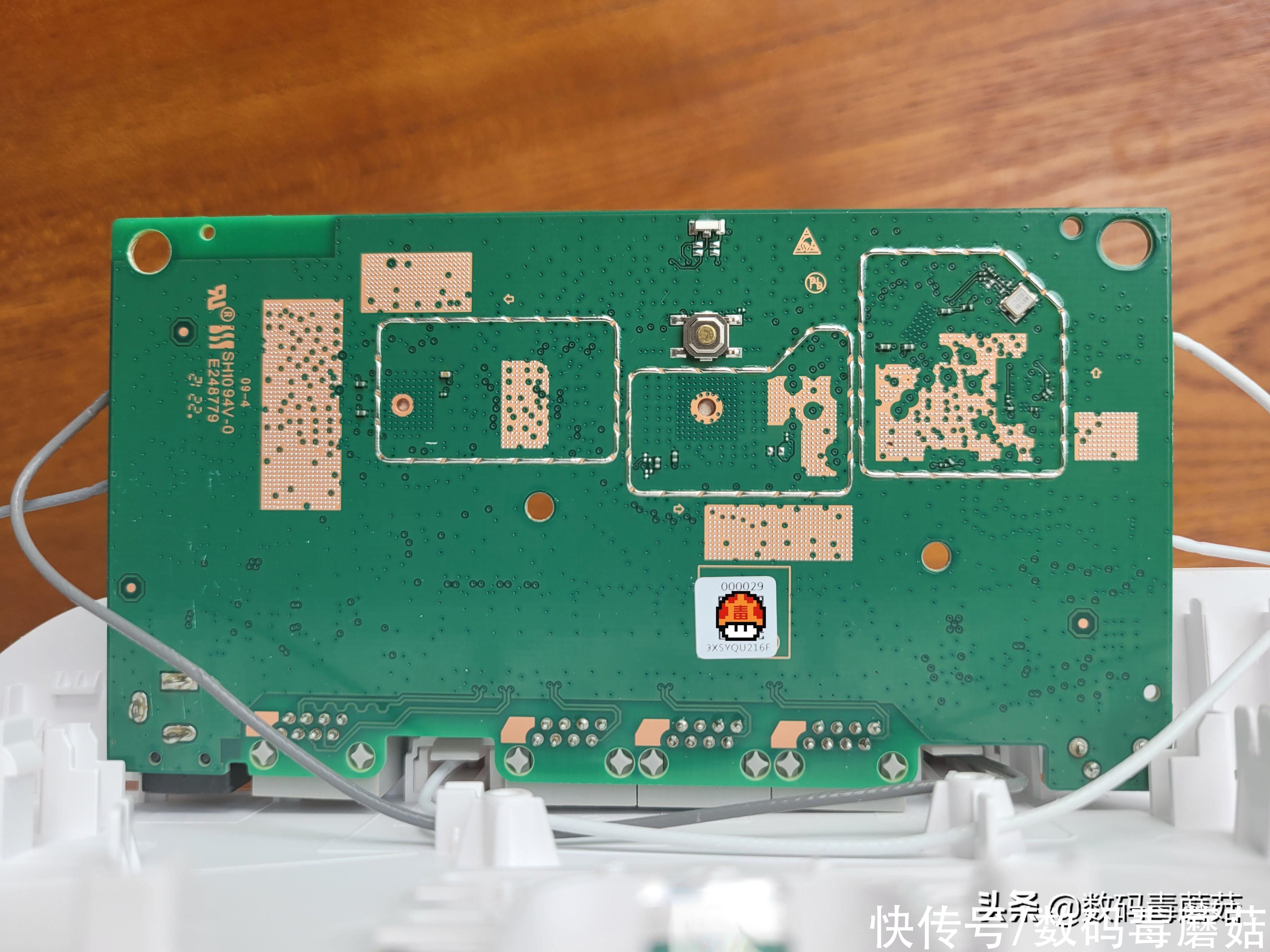

和X3 Pro同款的PCB:主板背面很“干净”,只有负责一键联网的“Hi”按键。有朋友可能会好奇,为什么PCB上面还露铜了,缺这么点绿油吗?其实露铜的作用是为了帮助另外一面芯片被动散热。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

ROM存储颗粒DS35Q1GA-IB,来自Dosilicon(东芯),容量1Gb——即128M。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

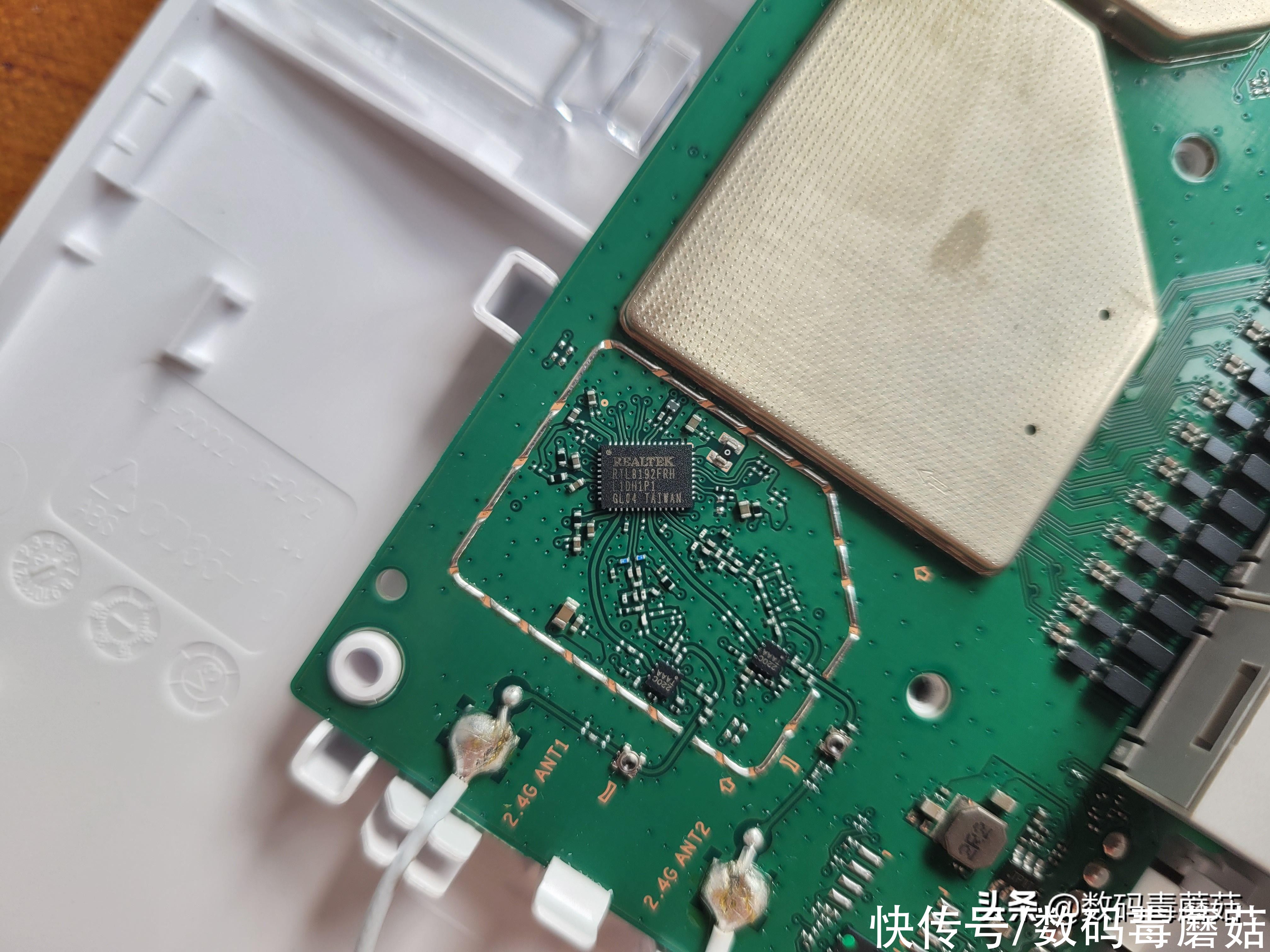

2.4G芯片为RTL8192FRH,支持2x2mimo,最高速率300M。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

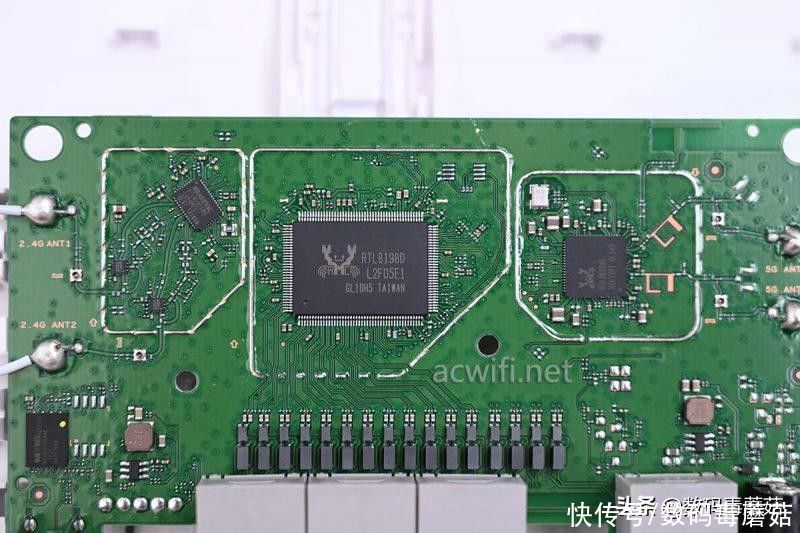

而处理器和5G芯片都有屏蔽罩焊在主板上,不上风枪很难拆,这里借用acwifi大佬的图了,他拆的是华为AX2 Pro,硬件方面基本和荣耀3 SE一样。处理器是瑞昱RTL8198D,双核900MHz,MIPS架构,28nm制程。它集成4个千兆以太网端口,有2条Pcie,用来连接无线芯片。集成128MB内存。
5G芯片为RTL8832AR,最高速率1201Mbps,这是螃蟹家的第一款Wi-Fi 6芯片。
重新设计的设置界面拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

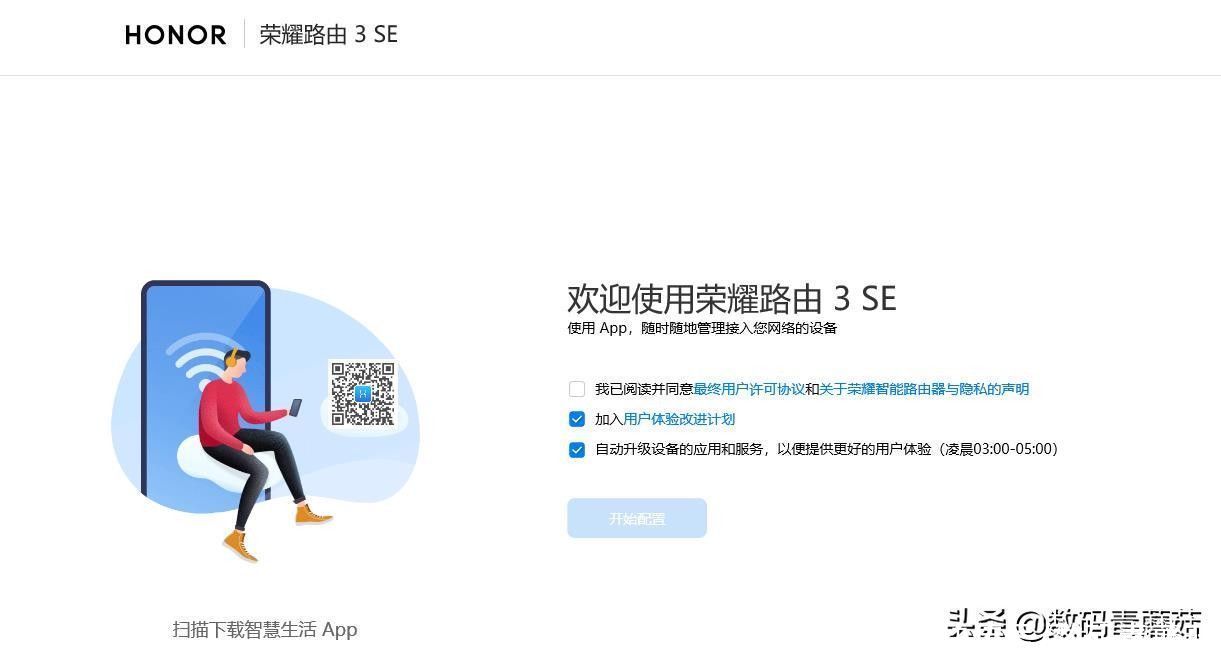

重新设计的设置界面比之前好看,显得很清爽。
拆机|升级WiFi6,信号全覆盖——荣耀路由3 SE拆机报告
文章插图

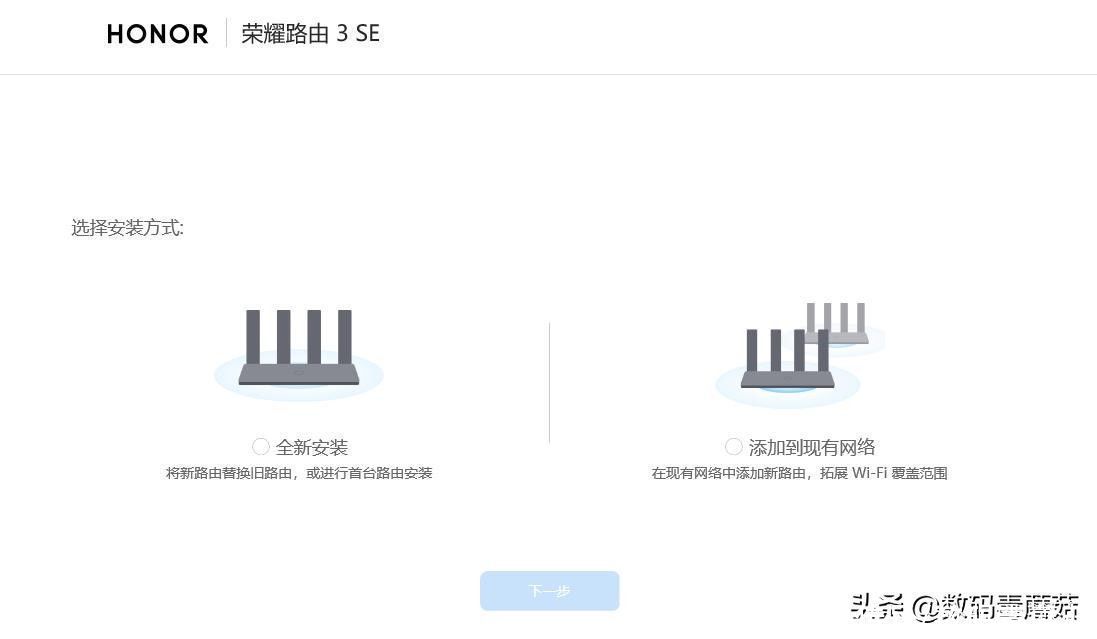

安装方式这里更加人性化,可以选择是当成Mesh节点组网,还是当作主路由用。
