ShardingSphere-Proxy 分库分表（一）
一、ShardingSphere-Proxy的核心概念
- ShardingSphere-Proxy概念
官方地址：https://shardingsphere.apache...
ShardingSphere-Proxy就是数据库的代理，如图：
文章图片
- ShardingSphere-Proxy主要代理哪些数据库
默认代理：Mysql、PostSql
- 实现代理的目的
- 主要是为了完成分库分表
- 实现读写分离
这两个也是ShardingSphere-Proxy的两大核心功能。
- 分库分表
- 分库的概念和目的
- 概念
数据库中的表存储到不同的数据库中；如图：
文章图片
- 概念
- 分库的概念和目的
- 目的防止一个库中多个表出现资源竞争【CPU、内存】，导致性能下降。
- 分表的概念和目的
- 概念
将数据库中一张表分成多张表，如图：
文章图片
- 概念
- 目的分表是解决表中数据量过大，提升用户查询和添加数据的性能。比如：以mysql数据库为例，当用户添加数据会通过mysql的InnoDB引擎存储到数据中，InnoDB引擎要想保证数据的性能在一定的范围之内，表中的数据量最大的峰值为2000w，如果超过2000W那么添加数据的性能会下降，所以我们要将超过2000W数据量的表拆分成多个表，这样才能保证用户的体验度。- 缺陷1. 并发量过大，表会出现资源竞争[CPU、内存]的问题，这样导致性能下降，用户的体验度变差。解决方案：分库
- 分库分表
- 目的
解决表资源竞争和数据量过大的问题。
- 目的
- 场景
单体项目和微服务项目都能用到分库分表。
- 工具
ShardingSphere-Proxy
- 方案
- 进程内
如图：
文章图片
- 进程内
- 缺陷
1. 资源竞争问题。
2. 异常影响问题。
- 进程外 【推荐】
如图：
文章图片
- 缺陷
1. 维护量大的问题。
2. 性能相对进程内弱一些。
- 可以放在内网中进行通信【docker】
- 实现
- 条件
- Mysql数据库 版本：5.7
- ShardingSphere-Proxy
- 网盘下载地址
链接：https://pan.baidu.com/s/15yUIDQOdDDwUtVLNxNa9Cg 提取码：3hp3
- 网盘下载地址
- Java的JDK
- 网盘下载地址
链接：https://pan.baidu.com/s/1A-ksNN0YicT3hXjFscGGwA 提取码：r9e0
- 网盘下载地址
- 下载Mysql的连接驱动 文件放到根目录 lab文件夹下
网盘下载地址：
链接：https://pan.baidu.com/s/1924iUe7wxGpStAzxxv2K3g 提取码：jy7z
- 配置
- 分表
- 配置
- config-sharding.yaml 分片的配置文件
# 3、创建客户端连接库hmms：虚拟的数据库名称【最好和真实的数据库名称一样】 在server.yaml命名 schemaName: hmms# 1、连接mysql dataSources: hmmsdatasources-0:#节点名称自定义 url: jdbc:mysql://127.0.0.1:3306/真实数据库名称?serverTimezone=UTC&useSSL=false username: 数据库用户名 password: 数据库密码 connectionTimeoutMilliseconds: 30000 idleTimeoutMilliseconds: 60000 maxLifetimeMilliseconds: 1800000 maxPoolSize: 50# 2、分片规则 shardingRule: tables: #表 user: #逻辑表名要对哪个表进行分表 actualDataNodes: hmmsdatasources-0.user-${0..1} #分几张表这个是两个表#hmmsdatasources-0：节点名称 tableStrategy: #数据分表策越 inline: shardingColumn: useid #分表字段 algorithmExpression: user-${useid % 2} #对useid取模分表 #创建多个表 #表名: #逻辑表名要对哪个表进行分表 #actualDataNodes: hmmsdatasources-0.表名-${0..1} #分几张表这个是两个表#hmmsdatasources-0：节点名称
- server.yaml
authentication: users: root: #数据库用户名 password: 数据密码 sharding: password: sharding authorizedSchemas: hmms
- config-sharding.yaml 分片的配置文件
- 配置
- 分表
- 条件
3. ShardingSpere-Proxy运行命令```
#根目录bin文件下执行命令
start.bat
```运行结果如图：4. MySql 数据库- 新建真实数据库名称```sql
SET NAMES utf8mb4;
SET FOREIGN_KEY_CHECKS = 0;
-- ----------------------------
-- Table structure for user
-- ----------------------------
DROP TABLE IF EXISTS `user`;
CREATE TABLE `user`(
`useid` int(11) NOT NULL,
`usenam` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '登录名',
`usepwd` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '登录密码',
`usestate` int(11) NULL DEFAULT 2 COMMENT '-1：删除1：注销 2：正常 3：挂失',
`usekey` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '用户秘钥',
`usetel` varchar(11) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '用户手机',
`createbyid` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '添加人',
`createbytime` datetime(0) NULL DEFAULT NULL COMMENT '添加时间',
`modifybyid` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '修改人',
`modifybytime` datetime(0) NULL DEFAULT NULL COMMENT '修改时间',
PRIMARY KEY (`useid`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic;
SET FOREIGN_KEY_CHECKS = 1;

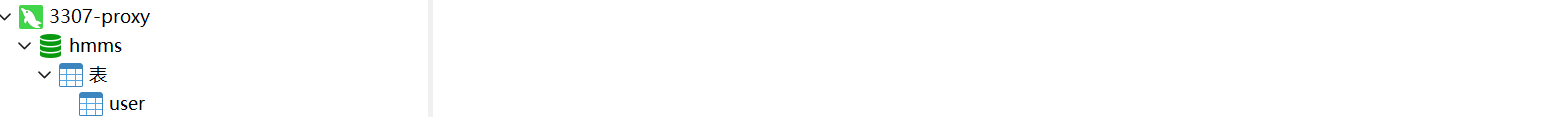

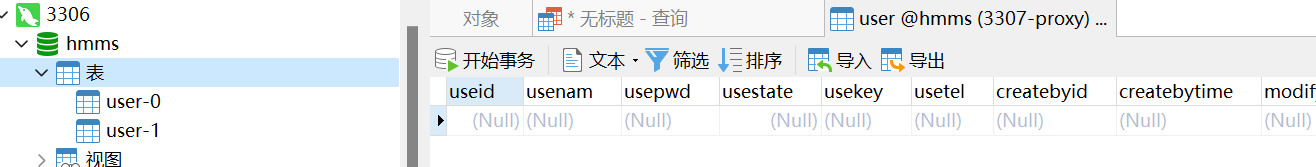

```如图：- 新建 3307 虚拟数据库连接如图：- 删除表删除3306中hmms库的user表，并在虚拟的数据库中执行新建表的脚本，运行结果如下：虚拟数据库：真实数据库- 添加数据虚拟数据库中添加两条数据，运行结果如下：真实数据库 表一，运行结果如下：真实数据库 表二，运行结果如下：2. 分库- 配置```yaml
# 3、创建客户端连接库
schemaName: hmms# 1、连接mysql
dataSources:
hmmsdatasources-0: #真实数据库0
url: jdbc:mysql://127.0.0.1:3306/hmms-0?serverTimezone=UTC&useSSL=false
username: 用户名
password: 密码
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
hmmsdatasources-1: #真实数据库1
url: jdbc:mysql://127.0.0.1:3306/hmms-1?serverTimezone=UTC&useSSL=false
username: 用户名
password: 密码
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50# 2、分片规则
shardingRule:
tables: #表
user: #逻辑表名
actualDataNodes: hmmsdatasources-${0..1}.user #分表
tableStrategy: #数据分表策越
inline:
shardingColumn: useid #分表字段
algorithmExpression: user-${useid % 2} #对useid取模分表
defaultDatabaseStrategy: # 数据分库策略
inline:
shardingColumn: useid #分库字段
algorithmExpression: hmmsdatasources-${useid % 2}#对Id取模分库productdatasources-0
```3. 分库分表- 配置```
# 3、创建客户端连接库
schemaName: hmms# 1、连接mysql
dataSources:
hmmsdatasources-0: #真实数据库0
url: jdbc:mysql://127.0.0.1:3306/hmms-0?serverTimezone=UTC&useSSL=false
username: 用户名
password: 密码
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
hmmsdatasources-1: #真实数据库1
url: jdbc:mysql://127.0.0.1:3306/hmms-1?serverTimezone=UTC&useSSL=false
username: 用户名
password: 密码
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50# 2、分片规则
shardingRule:
tables: #表
user: #逻辑表名
actualDataNodes: hmmsdatasources-${0..1}.user-${0..1} #分表
tableStrategy: #数据分表策越
inline:
shardingColumn: useid #分表字段
algorithmExpression: user-${useid % 2} #对useid取模分表
defaultDatabaseStrategy: # 数据分库策略
inline:
shardingColumn: useid #分库字段
algorithmExpression: hmmsdatasources-${useid % 2}#对Id取模分库productdatasources-0
```四、ShardingSphere-Proxy运行原理
- 整体架构
文章图片
1、Database Adaptors：数据库的选择
2、SQL Parser：解析sql
3、SQL Router：sql路由 去哪一个真实数据库执行
4、SQL Rewriter：sql优化重写 核心 保证性能
5、SQL Executor Engine：执行sql语句 真实数据库获取结果
6、Result Merger：结果合并 从多个表获取结果
- 分片的概念
就是将数据分片到不同的表中。
- 分片键
分片键就是表中的字段。就是根据什么字段分片的。
- 分片算法
根据规则【分片算法】按分片键将数据分到不同的表中。
- 取模算法
- 缺陷
只能时数字类型
- 缺陷
- hash+取模
- 【ShardingSphere-Proxy 分库分表（一）】如果分片键为字符类型，就用hash+取模的方式进行分片。
Math.abs(分片键.hashCode()%2)
- 【ShardingSphere-Proxy 分库分表（一）】如果分片键为字符类型，就用hash+取模的方式进行分片。
- 取模算法
